有效容积

3
30m

数量(台)

壹

交车日期

整车型号

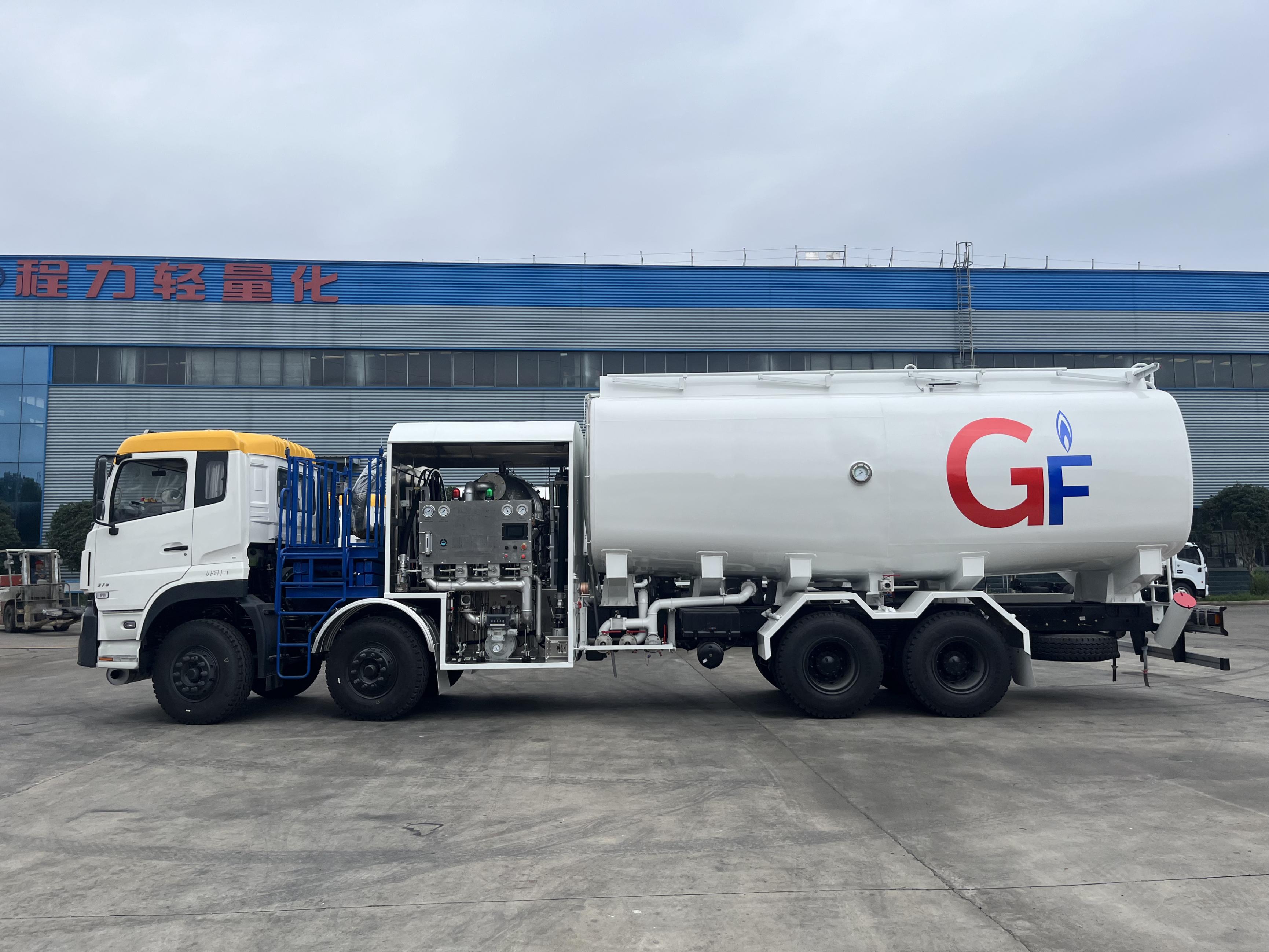

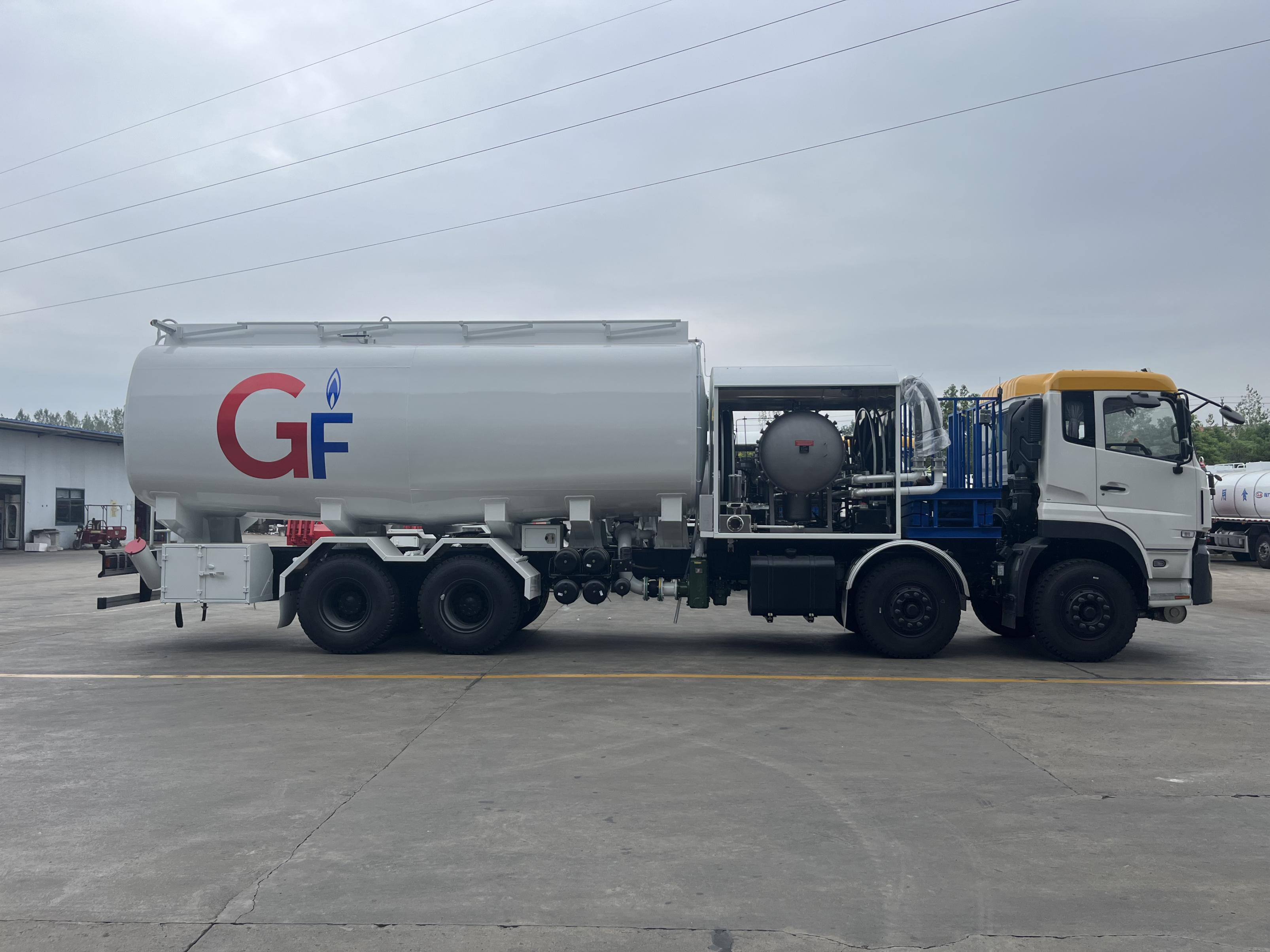

出口 30 方飞机加油车

底盘型号

/

装载介质

航空煤油、

航空汽油

整车尺寸

按设计

罐体尺寸

按设计

罐体材质

（5182）

罐体厚度

5.6mm

封头厚度

5.7mm

衬塑厚度

/

隔板数量

按厂标

分仓情况

/

爬梯要求

后爬梯

进料口

2 个欧标罐口

安装位置

按厂标

呼吸阀

2 个

出料口及
安装位置

罐体 5.6mm，封头 5.7mm，隔板 5.7mm，单仓，加油车专用枪一套 DN38

液压卷盘 20 米流量≥350L/min，[选装 DN50 液压卷盘 20 米流量≥

500L/min]；专用 DN65 液压卷盘 20 米配两个航空稳压接头（单管流量

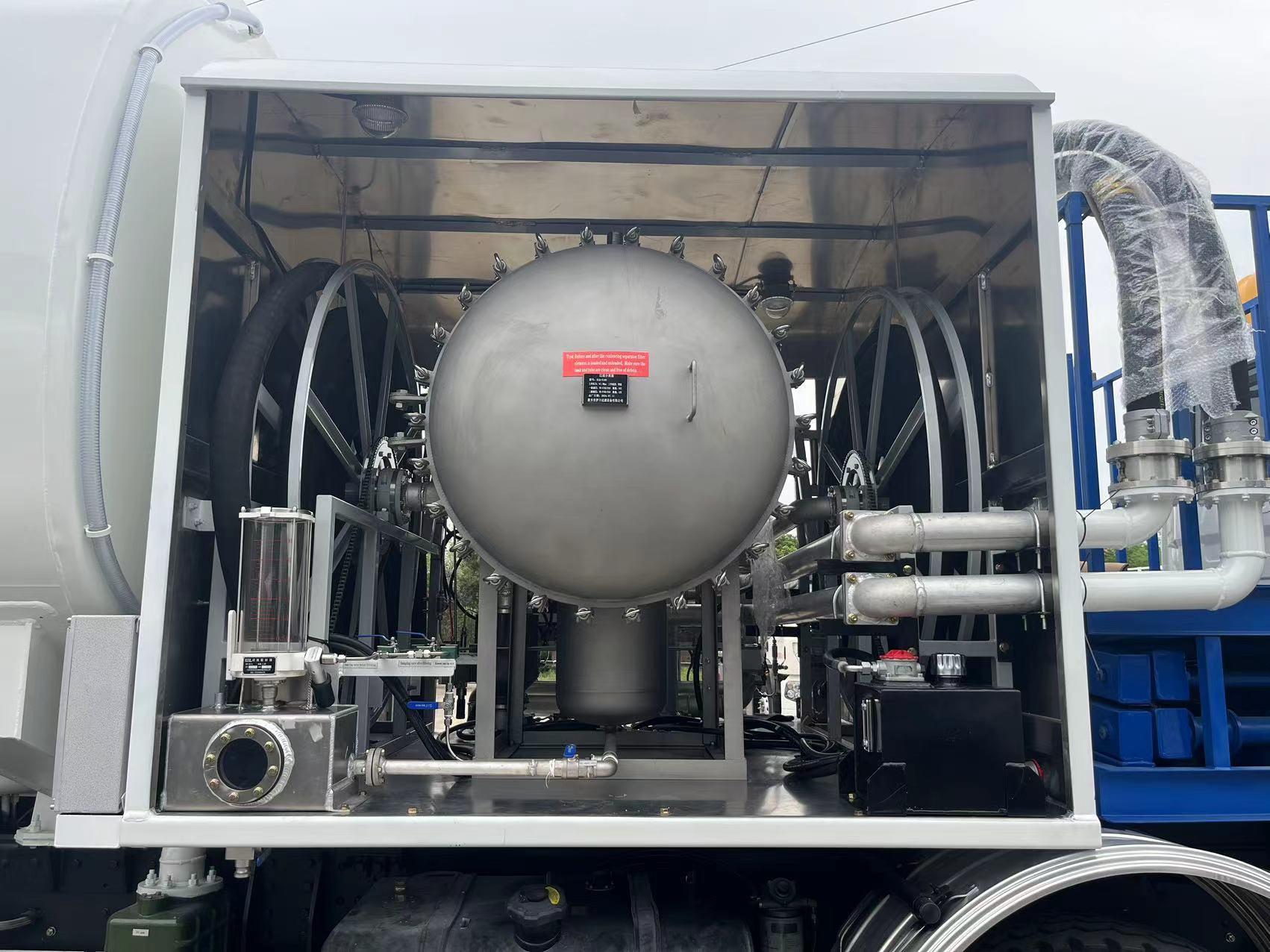

≥1200L/min），带大字码流量计 0.2 级精度；防爆灯；带聚结分离器

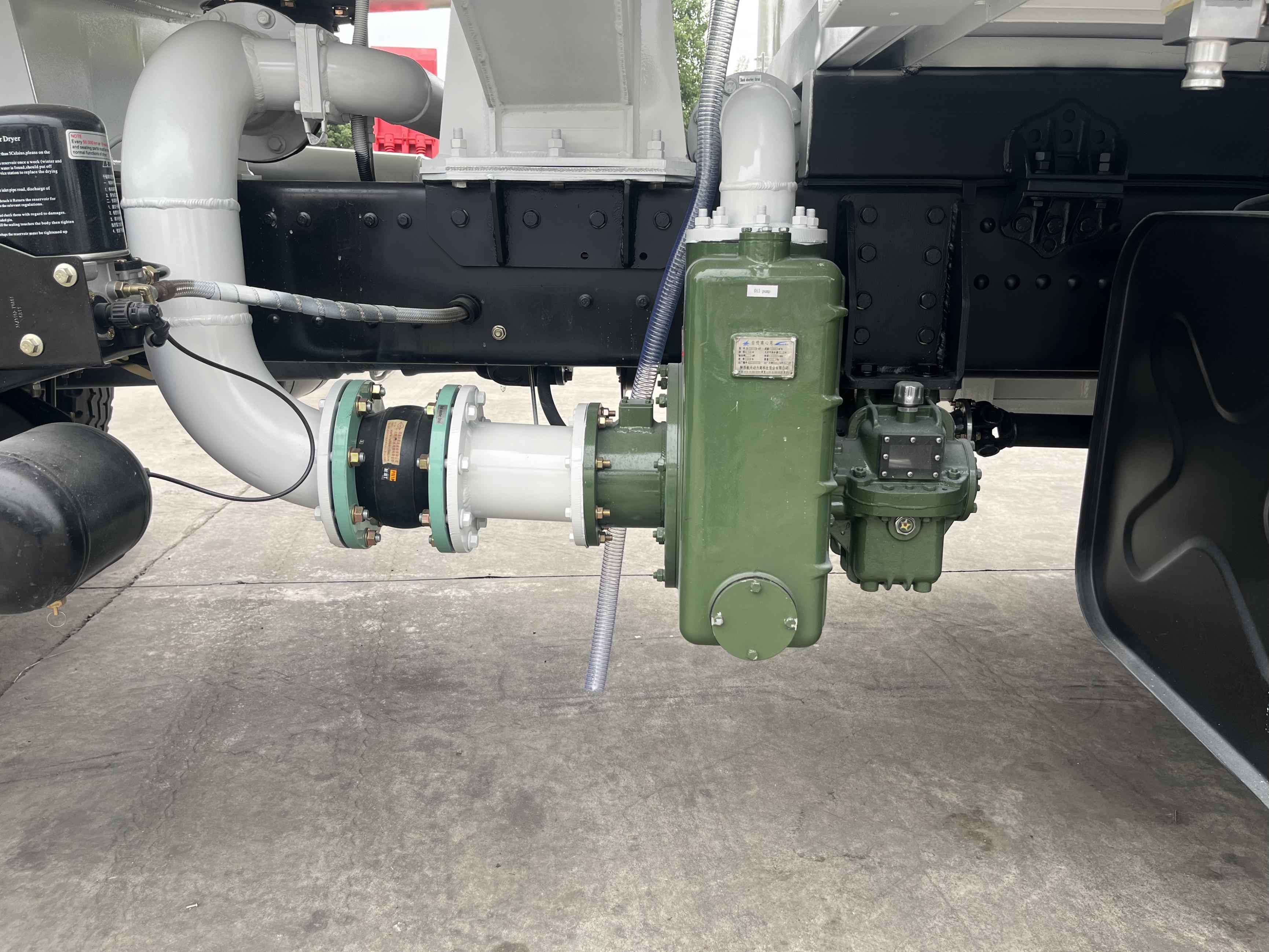

（150F/小时）；自吸式离心泵（泵进泵出）带副传动轴驱动液压站；

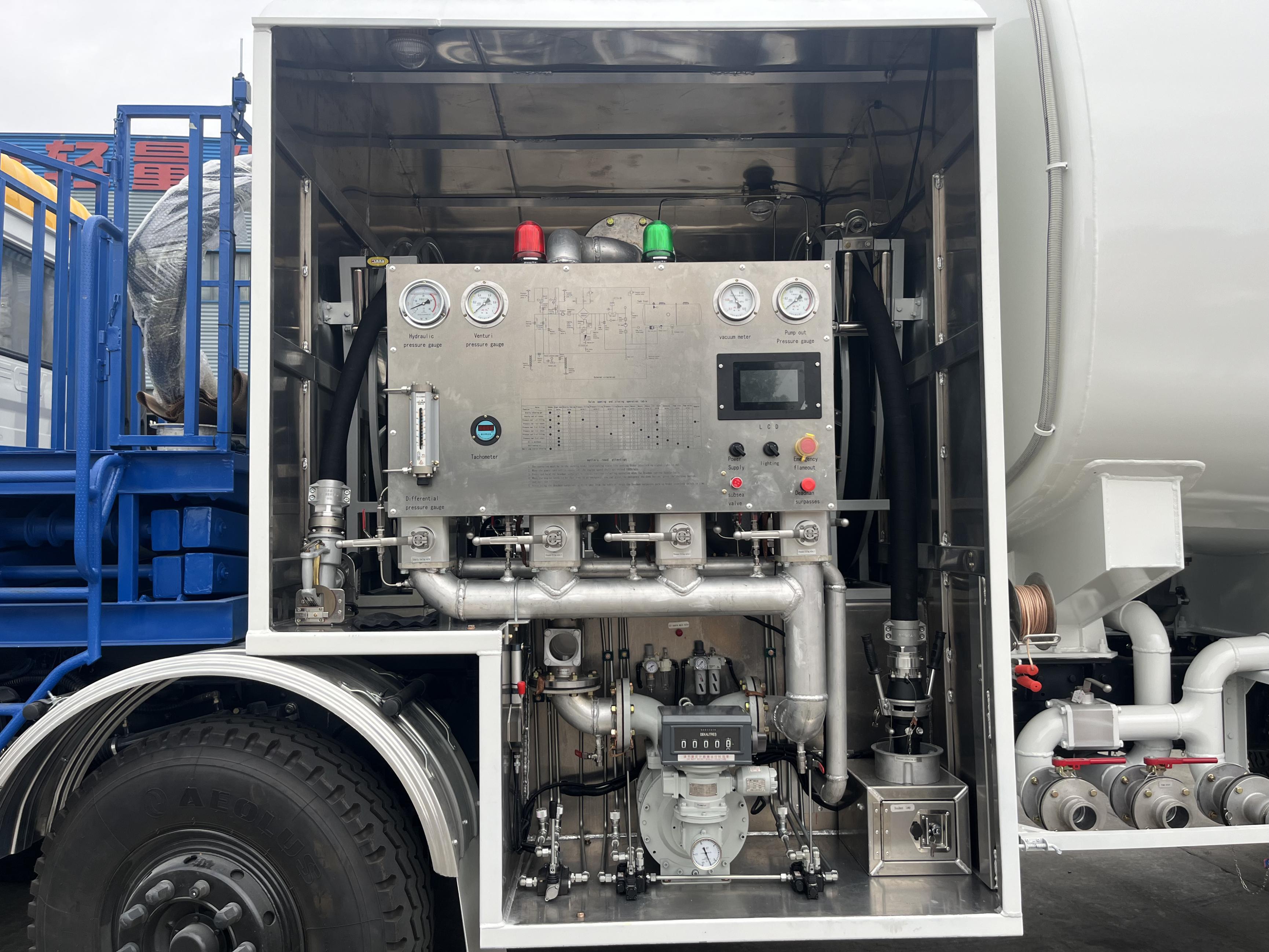

6 寸浮球液位计；左右两侧各一件 HYJ-63X 接头阀，弹性软连接；操作

设备箱：远程磁控开关，手油门（含气缸）；DeadMan 控制系统；管内

压力控制阀；文氏管，高液位控制阀，磁控加油程控器。真空表、压

力表、压差计,文丘里压力表、液压压力表。过滤器前/后/排污取样（闭

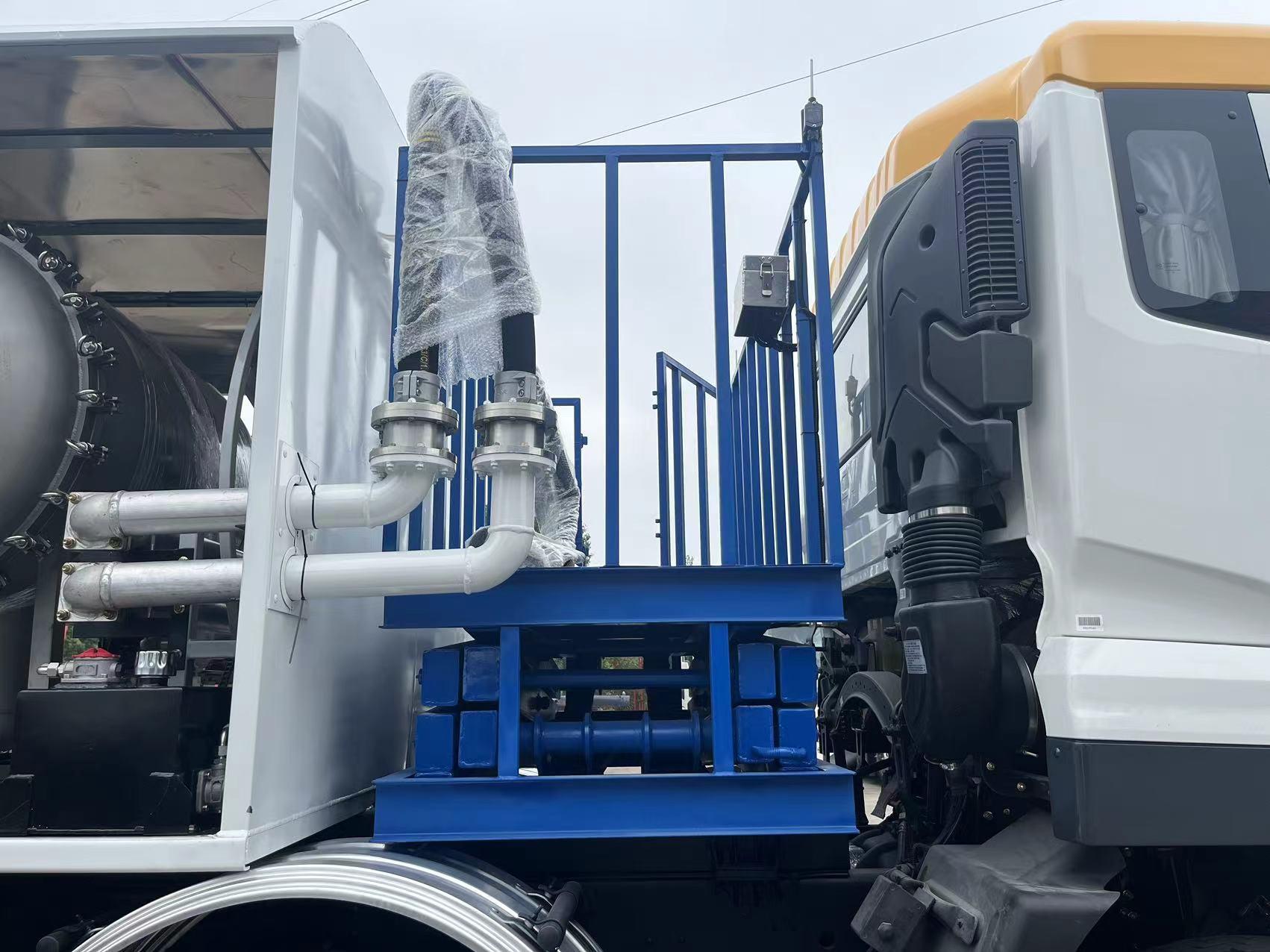

路取样器）；并自制取样回收筒。[选装设备舱与驾驶室之间加装液压

升降平台，平台上方配有 2 套 4 米 DN65 软管（不锈钢旋转接头连接）

含稳压接头阀及 2 个文氏管，配备距离传感器]，罐顶铺防护网，带活

动护栏，罐体内/外爬梯；卸料箱 2 件/工具箱/操作设备箱各一件；单

桥板折挡泥板 2 套，侧防护/后防护/管道/球阀/垫片/螺栓配齐；其他

附件厂标；罐内钝化处理，表面清洗干净，标识/反光贴按照厂标。

压力飞机加油车

设计规范

设计标准

GB18564.1-2006《道路运输液体危险货物罐式车辆 第一部分：金属常压罐体技术要求》

装载介质

3 类危险品介质（FL 型车辆）

装卸料形式

下装下卸及顶部直充

参考整车尺寸(mm)

12500*2550*3950

参考总质量(kg)

32000

参考整备质量(kg)

10800

参考额定载质量(kg)

21200

罐体

实际罐体容积

30 立方（指灌满水的容积）

罐体截面

类椭圆（按公告）

筒体

铝合金 5182,5.6mm

封头

铝合金 5182,5.8mm

防浪板

铝合金 5182,5.6mm

主要配件一览

泵送系统

2500L/min

过滤分离器

2500L/min

压差表

配备

空气消除器

配备

HEPCV 翼下加油喷嘴

（单管 1200L/min，双管 2200L/min ）

加油管

DN63

卷盘伸缩接头

配备

直列压力控制阀

配备

DeadMan 系统

配备

阀门

配备

旁通阀（溢流管压）

配备

气动系统

配备

盘式刻度仪表

配备

主阀门文氏管

配备

·旋转接头避震喉

配备

流量计

配备（2500L/min）

静电卷盘

配备

高液位传感器

配备

直列式阀门

配备

管路及附件

人孔及数量

欧标铝合金防爆人孔 2 只

呼吸阀

铝合金材质，4 套

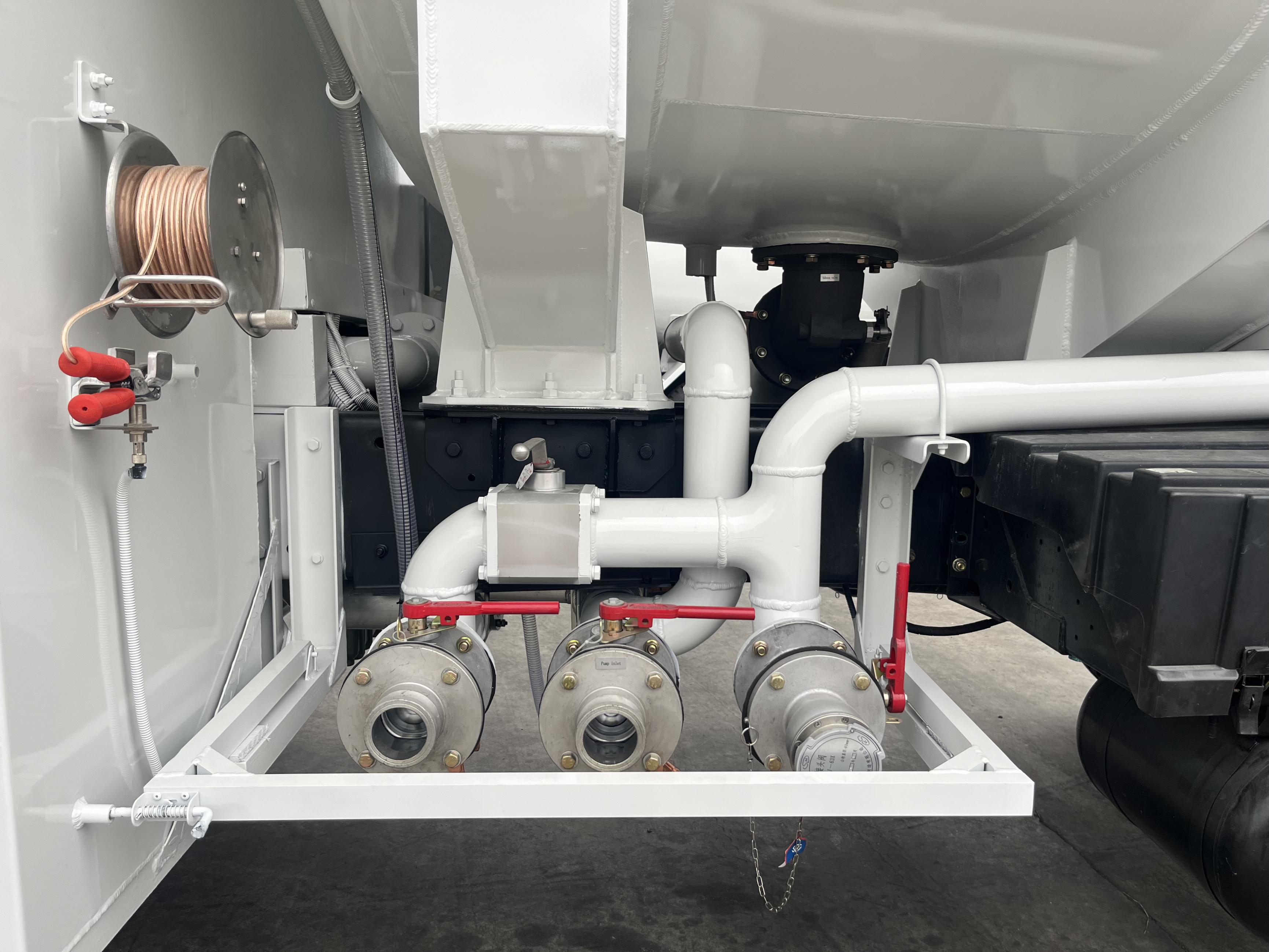

下装卸

航空煤油对接口

油气回收

带有油气回收系统

防溢流

带有防溢流系统

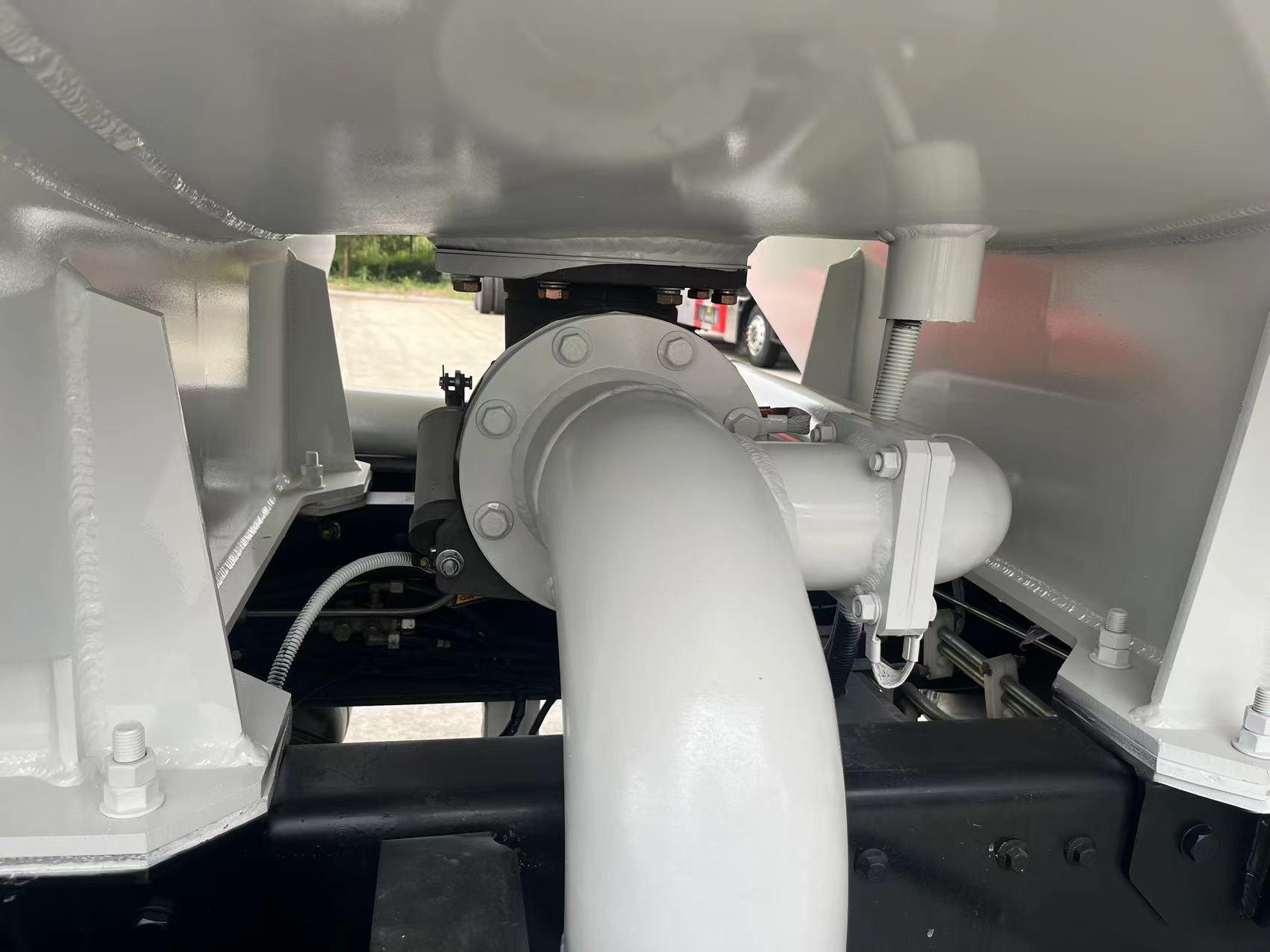

安全底阀

8 寸海底阀 1 只，高液面阀 1 只

附件

罐顶护栏

分段式升降护栏，罐顶防滑网

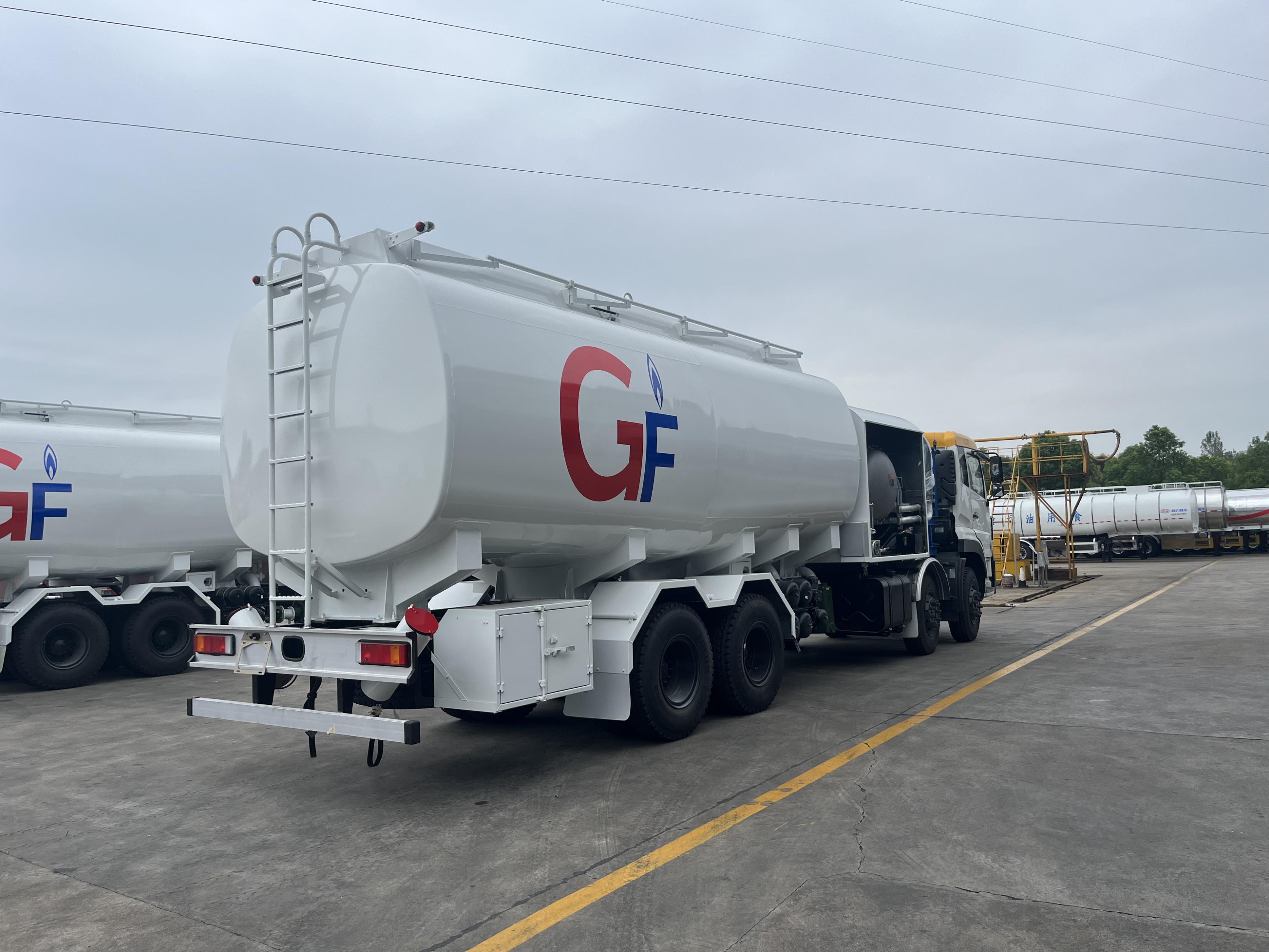

罐外爬梯

罐体内部爬梯，外部爬梯

挡泥板

厂配铝合金整体式（模块冲压式）

侧护栏

厂配铝合金型材

后保险杠

厂配铝合金型材

防火装置

8 公斤灭火器，共 2 件

防静电装置

导静电拖地带 1 根、导静电接线盘 1 只

底盘部分

底盘型号

发动机

轮胎

轴距

电路系统

灯具

24V 系统，7 芯插座，LED 灯具

电路
系统

防爆接线盒

尾部保险杠左右分别安装了转向灯、刹车灯、倒车灯、行车灯及雾灯

线

电线全部用波纹管套封。

制动系统

继动阀

厂标

ABS

厂标

其他

厂标
